巴斯夫PA66原材料的性能如何？

發(fā)布于2023-05-17 15:34:03 點(diǎn)擊：0

     巴斯夫PA66原材料的性能如何？     1.力學(xué)性能
     PA在室溫下的拉伸強(qiáng)度和沖擊強(qiáng)度都較高，但沖擊強(qiáng)度不如PC和POM高。隨溫度和濕度的升高，拉伸強(qiáng)度急劇下降，而沖擊強(qiáng)度則明顯提高。玻璃纖維增強(qiáng)PA的強(qiáng)度受溫度和濕度影響較小。
     PA的耐疲勞性較好，僅次于POM，玻纖增強(qiáng)處理后還可提高50%左右。
     PA的抗蠕變性較差，不適于制造精密的受力制品，但玻纖增強(qiáng)后可改善。
     PA的耐摩擦性和耐磨損性優(yōu)良，是一種常用的耐磨性塑料品種。其中，不同品種的摩擦因數(shù)相差不大，無(wú)油潤(rùn)滑摩擦因數(shù)僅為0.1～0.3。耐磨性以PA1010最佳。PA中加入二硫化鉬、石墨、F4及PE等可進(jìn)一步改進(jìn)摩擦性和耐磨性。     2.一般性能

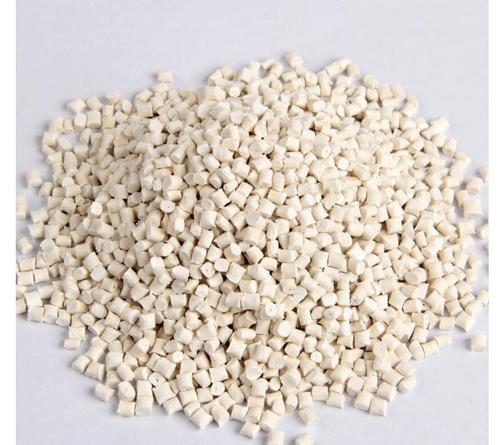

     PA的外觀為透明或不透明乳白色或淡黃色的粒料，表觀角質(zhì)、堅(jiān)硬，制品表面有光澤。PA的吸水率比較大，酰胺基的比例越大，吸水率越高，具體為：
     PA6＞PA66＞PA610＞PA1010＞PA11＞PA12＞PA1212。PA屬于自熄性塑料，燃燒時(shí)有燒焦的羊毛或指甲味。PA屬中等阻隔性塑料，阻隔性隨酰胺基/亞甲基的比例增大而提高，以PA6的阻隔效果最好。     PA6的O2透過(guò)系數(shù)為25～40㎝3㎜/㎡dMpa
     CO2透過(guò)系數(shù)為150～200㎝3㎜/㎡dMpa
     H2O透過(guò)系數(shù)為150g㎜/㎡dMpa


下一篇：這點(diǎn)你知道嗎？玻纖在尼龍改性材料中的那些事上一篇：一問(wèn)快速了解尼龍材料的成型知識(shí)
